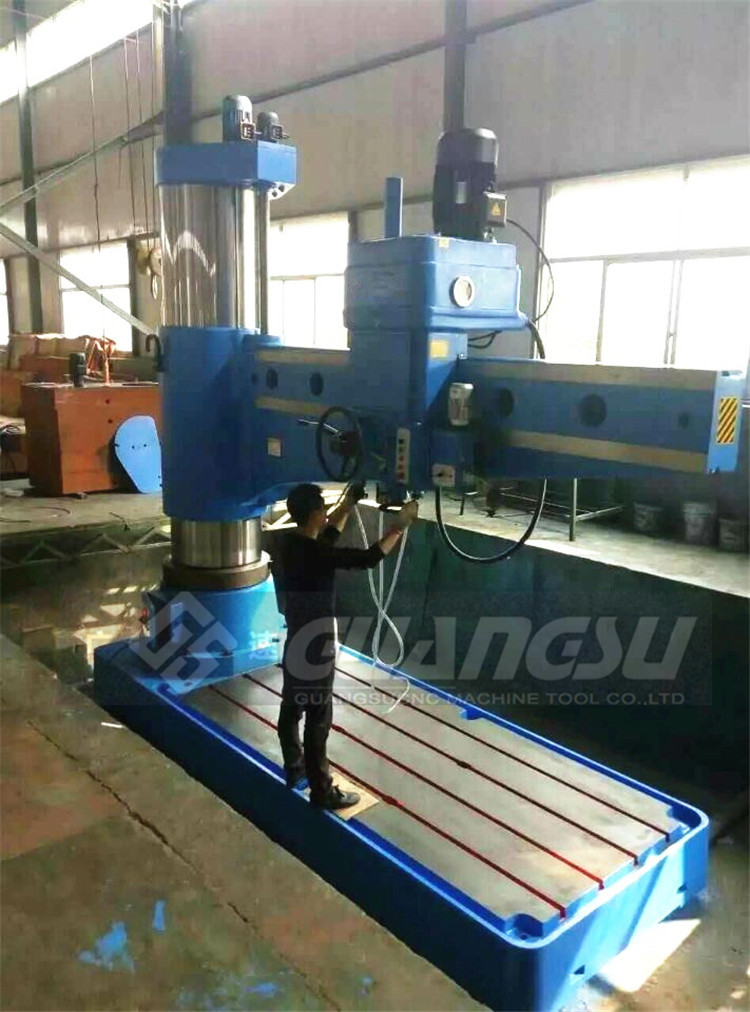

Z30100-31标准型液压摇臂钻床


Z30100摇臂钻床工作效率高,加工误差小,液压预选变速,最大钻孔直径100mm,在配有相应工装的条件下可以镗孔,扩孔、铰孔及攻螺纹等加工主轴箱、摇臂、立柱均由液压夹紧;主轴正反转、停车(制动)、空档用一个手柄操作。它具有性能完善、使用安全、可靠、方便、易于维修,精度高、刚性好、寿命长等优点


1采用液压预选变速机构,可节省辅助时间。

2主轴正反转,停车(制动),变速、空档等动作,用一个手柄控制,操纵轻便。

3、主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构,夹紧可靠。

4、摇臂导轨,外柱圆表面,主轴、主轴套筒及内外柱回转滚道等处均进行了淬火处理,可长期保持机床
精度的稳定性,延长了使用寿命。

5、有完善的安全保护装置和外柱防护。

6、在结构设计方面和在制造过程中,还采取了一系列有效措施,使得机床的精度持久性和整机的使用寿
命均为大延长


配置特点
液压夹紧◎液压变速 液压预选◎机械电气双重保险
Configuration features
◎Hydraulic clamping ◎Hydraulic transmission ◎Hydraulic pre-selection ◎Electrical machinery double insurance

主要技术参数 SPECIFICATIONS 单位 Z30100X31 Z30125X40
最大钻孔直径 Max.drilling dia(mm) mm 100 125
主轴中心线至立柱母线距离 Distance between spindle axis and column surface(mm) mm 570—3150 600-4000
主轴中心线至底座工作面距离 Distance from the centerline of the spindle to table surface mm 750-2500 750-2500
主轴行程 Spindle travel(mm) mm 500 560
主轴锥孔(莫氏) Spindle Cone No. 6# 公制80
主轴转速范围 Spinde speeds range(r/mm) r/min 8-1000 6.3-800
主轴转速级数 Spinde speed step 22 22
主轴进给量范围 Spinde feeding range(mm/r) mm 0.06-3.2 0.06-3.2
主轴进给量级数 Spinde feeding step 16 16
工作台尺寸 Table size mm 1250x800x630 1250x800x630
主轴箱(横臂)水平移动距离 Headstock level migration distance(mm) mm 2580 3400
主轴允许最大扭矩 Maximum torque spindle(N)   2450 3146
主电机功率 Spindle motor power kw 15 18.5
摇臂升降距离 Rocking shaft heave height{mm) mm 1250 1250
滑座移动距离 Slide moving distance mm
机床重量 N.W/G.W{kg) kg 20000 28500
机床轮廓尺寸(长X宽X髙) Contour size machine mm 4660x1630x4525 4960x2000x4780



 址: 山东省滕州北辛工业园

  人: 刘经理

 话: 0632-5157758

 真: 0632-5152758

 机: 13310686336

 址:/

注:需要产品画册的客户请把收件信息发至13310686336,会为你免费快递最新公司样本!



由于机床为超大,超重物品,快递和物流公司一般不接,所以要用配货站配车,配车一般是专线车辆,长期两地往返,
对两地都比较了解,能送货到门,方便装车和客户卸车,一站直达最大保证货物安全,但是这种方法时效性不佳,路上快,
但是配货慢,一辆大车要配满货才会走,所以有一个等待的配货时间,根据城市的不同一般热门城市可天天走货,冷门城市
可能就要
3-5天,综合考虑,安全,方便,时效,配车是机床运输的最佳选择,所以客户可以放心购买。
